一、止推滑動軸承(推力軸承)的簡介

止推滑動軸承承受軸向（沿著或平行于旋轉軸線）載荷的滑動軸承，它除了支持軸做旋轉運動外，還能阻止零件沿軸向移動。結構有：單金屬和雙金屬的，雙金屬止推軸承或稱復合金屬止推軸承。

二、止推滑動軸承類型

主要有三種類型，分別為：套環止推軸承、垂直止推軸承（端面滑動軸承）和液體靜壓軸承。

1）套環止推軸承

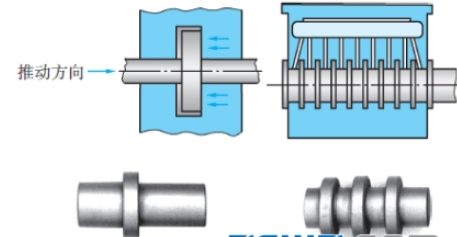

套環止推軸承的軸環可與軸制成一體，也可單獨制造再緊裝于軸上。推一般可分為兩種:

●單環的:可承受雙方向軸向負載；

●多環的:可承受雙方向高速度及重負載的軸向推力，該軸承應配合使用自動潤滑裝置。

圖1 套環止推軸承

2）垂直止推軸承（端面滑動軸承）

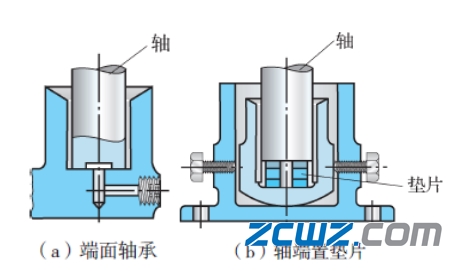

垂直止推軸承通常安裝在軸端，用于支持垂直軸，如下圖a。為使軸承便于校正及方便更換磨損部分，常在軸端底部放置若干平面形或球面形墊片，如下圖b。

圖2 垂直止推軸承

3）液體靜壓軸承

液體靜壓軸承是利用液壓泵將油加壓注入軸承與軸頸間，形成薄膜而減少摩擦，并且在軸端產生一靜壓力以抵抗軸向負載。若改由空氣作為潤滑劑進入軸承與軸頸間，則稱空氣軸承。

圖3 空氣軸承

三、止推滑動軸承結構圖

止推滑動軸承的結構主要是由軸承座和止推軸頸組成的。根據止推滑動軸承結構的不同，主要分為兩大類：一種是固定式止推軸承，另一種是可傾扇面止推軸承。

1）固定式止推軸承

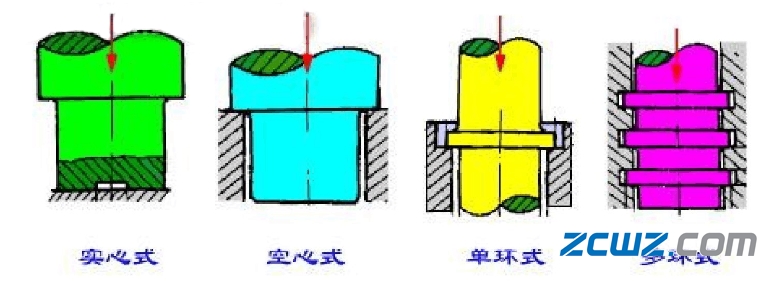

固定式止推軸承里面常見的有四種：實心式、空心式、單環式和多環式。

圖4

注：機器多采用空心式，多環式，可承受雙向軸向載荷。

①實心式：支撐面上壓強分布極不均勻，中心處壓強最大，線速度為0，對潤滑很不利，導致支撐面磨損極不均勻，使用較少。

②空心式：支撐面上壓強分布較均勻，潤滑條件有所改善。

③單環式：利用軸環的端面止推，結構簡單，潤滑方便，廣泛用于低速輕載場合。

④多環式：特點同單環型，可承受較單環更大的載荷，也可承受雙向軸，向載荷。由于各環間載荷分布不均，其單位面積的承載能力比單環式低50%。

2）可傾扇面止推軸承

在軸的斷面、軸肩或安裝圓盤做成止推面，在止推環形面上，分有若干有楔角的扇形塊。其數量一般為6-12扇形塊，支承在球面或圓柱上，扇形塊為鋼背，滑動表面復以軸瓦材料。

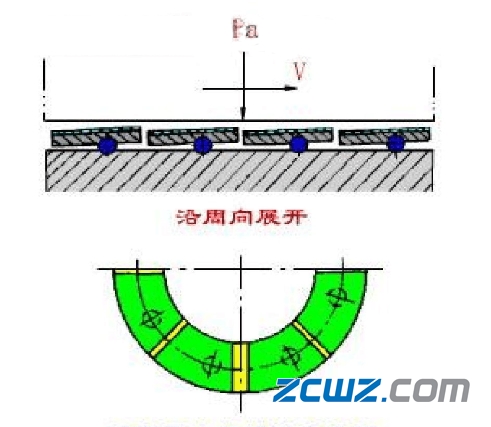

圖5 可傾瓦止推軸承示意圖

四、止推滑動軸承產品及用場

止推滑動軸承，是通用機械基礎零件，在各種轉動機械上用量大、范圍廣，其用量是以億為單位計量的。典型的產品有:

1)標準或非標標準的單、雙面有銅合金減摩層的止推軸承環，整圓環、半圓環、環片等；

2) 鍛壓機行業、重型及礦山機床、大馬力柴油機用的大直徑止推軸承圓環， 直徑可達450mm；

3) 超厚襯背的零件有低中壓齒軸油泵的浮動軸承套；

4) 凹凸半圓形、異形的零件有：柴油機中的推力軸承墊、汽車空調壓縮機中的旋轉滑靴，中、高壓齒輪油泵中的橢圓形側板、8字形浮動側板等。
